丰泽源_高强度钛及钛合金丝材系列产品

高强度钛及钛合金丝材系列产品

标准
Standards

牌号
Grade

规格(mm)
Specification

形状
Shapes

表面
Surface

状态
Condition

GB/T3623-2022
GB/T13810-2017
GJB2219A-2015
NB/T47018.7-2022
ASTMB863-14
ASTMF136-13
ASTMF67-13
AWS A5.16

GR1(TA1G)
GR2(TA2G)
GR3(TA3G)
GR5(TC4)
GR7(TA9)
GR9(TA18)
GR12(TA10)
GR23(TC4ELI)
Ti-15333(TB5)
ERTi-1、ERTi-2
ERTi-3、 ERTi-4
ERTi-5、 ERTi-7
ERTi-9、ERTi12

Φ0.1-φ1.2
Φ1.2-φ7.0

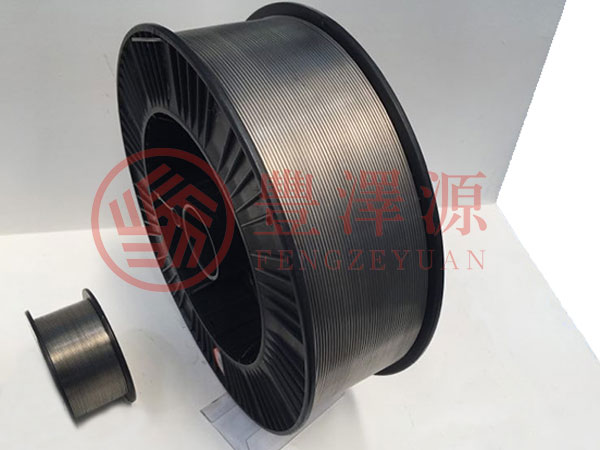

盘丝Coiled

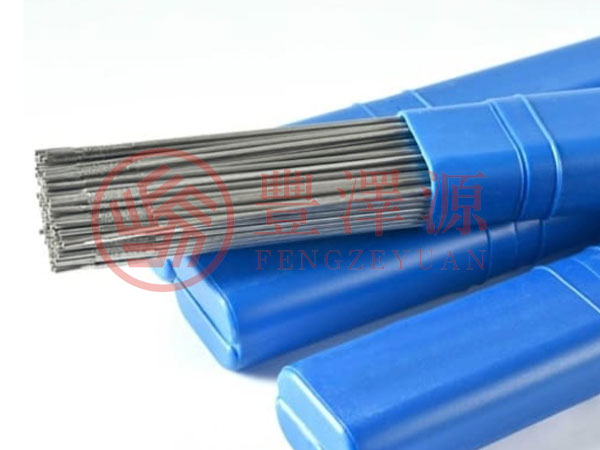

直丝Straight

酸洗、抛光
Pickling
Bright

退火态（M）
热加工状态（R）
冷加工状态（Y）

一、钛丝核心特性
1. 轻量化:密度仅4.51g/cm³（比钢轻43%，略重于镁）。

2.高强度:机械强度与钢相当，是铝的2倍、镁的5倍，同时保持良好塑性。

3.耐极端环境:熔点高达1942K（比钢高500K），耐高温、抗腐蚀（尤其在海水、酸碱介质中表现优异）。

4.生物相容性:纯钛丝无毒无害，与人体组织相容，可长期植入体内。

二、分类方式
1.按形态
钛盘丝：连续卷绕，适合批量自动化加工。
钛直丝：定长切割，用于精密装配场景。
绕盘钛丝：平衡柔韧性与强度，通用性较强。
2.按表面处理
酸洗表面：粗糙防滑，适合工业结构件。
光亮表面：光滑耐腐蚀，用于医疗或装饰。
黑皮表面：高温氧化层保护，耐磨损。

三、技术要求
1.化学成分

钛及钛合金丝 GB/T3623-2022 化学成分

牌号

化学成分（质量分数）％

主要成分

杂质元素，不大于

TA0

基

－

0.10

0.05

0.03

0.012

TA1

基

－

0.20

0.15

0.05

0.03

0.012

TA2

基

－

0.25

0.20

0.05

0.012

TA3

基

－

0.35

0.25

0.05

0.012

TA1G-1

基

≤0.20

Si:≤0.08

－

0.15

0.12

0.05

0.03

0.003

TA1G

基

－

0.15

0.12

0.05

0.03

0.012

TA1GELI

基

－

0.08

0.10

0.03

0.012

0.005

TA2G

基

－

0.20

0.18

0.05

0.03

0.012

TA2GELI

基

－

0.12

0.16

0.03

0.015

0.008

TA3G

基

－

0.25

0.05

0.012

TA3GELI

基

－

0.16

0.20

0.03

0.02

0.008

TA9

基

－

0.12~0.25

－

0.20

0.18

0.05

0.03

0.012

TA10

基

－

0.2~0.4

0.6~0.9

0.25

0.20

0.05

0.03

0.012

TC1

基

1.0~2.5

0.7~2.0

－

0.30

0.15

0.10

0.05

0.012

TC2

基

3.5~5.0

0.8~2.0

－

0.30

0.15

0.10

0.05

0.012

TC3

基

4.5~6.0

－

3.5~4.5

－

0.25

0.15

0.05

0.012

TC4

基

5.5~6.75

－

3.5~4.5

－

0.25

0.18

0.05

0.012

TC4ELI

基

5.5~6.5

－

3.5~4.5

－

0.20

0.03~0.11

0.03

0.012

0.005

TA1GELI、TA2ELI 、TA3GELI 、TA4GELI中 Al 、V 、Sn元素的单一含量不应大于0.05%，总和不大于0.2%

其他杂志元素应符合GB/T3620.1中相应牌号的规定。

2.室温力学性能：
经热处理后，结构件丝的室温力学性能应符合表3的规定，表3以外其他结构件丝的性能报实测值。

表3 室温力学性能

牌号	直径/mm	室温力学性能
牌号	直径/mm	抗拉强度Rm MPa	规定塑性延伸强（Rp0.2） Mpa	断后伸长率A %
TA0	0.1-7.0	≥280	≥170	≥20
TA1	0.1-7.0	≥370	≥250	≥18
TA2	0.1-7.0	≥440	≥320	≥15
TA3	0.1-7.0	≥540	≥410	≥15
TA1G	0.1-7.0	≥240	≥140	≥20
TA1G-1	0.8-7.0	295-470	≥180	≥30
TA2G	0.1-7.0	≥400	≥275	≥20
TA3G	0.1-7.0	≥500	≥380	≥18
TA4G	1.0-7.0	≥580	≥485	≥15
TA9	1.0-7.0	≥345	≥275	≥18
TA9-1	1.0-2.0	≥240	≥138	≥20
TA10	0.1-7.0	≥483	≥345	≥18
TC4ELI	0.1-7.0	≥860	≥760	≥10
TC4	0.8-＜2.0	≥925	≥860	≥8
TC4	2.0-7.0	≥895	≥828	≥10
注：其他牌号结构件丝的室温拉伸性能可报实测值。

3.尺寸允许偏差

表4 丝材直径允许偏差

直径	0.1-0.2	＞0.2-0.5	＞0.5-1.0	＞1.0-2.0	＞2.0-4.0	＞4.0-7.0
允许偏差	-0.025	-0.04	-0.06	-0.08	-0.10	-0.14

4.外观质量
4.1.丝材应以酸洗表面或加工表面供货。当需方要求并在订货单中注明时，直径不小于2.0mm的直丝可按磨光表面供货。
4.2.丝材表面应清洁、无氧化色，不应有裂纹、起皮、起刺，斑痕和夹杂等。

您现在的位置：丰泽源 > 产品展示 > 高强度钛及钛合金丝材系列产品
